Carte de pilote de moteur L298

Web N° : 37-0209

21,95 $

Description

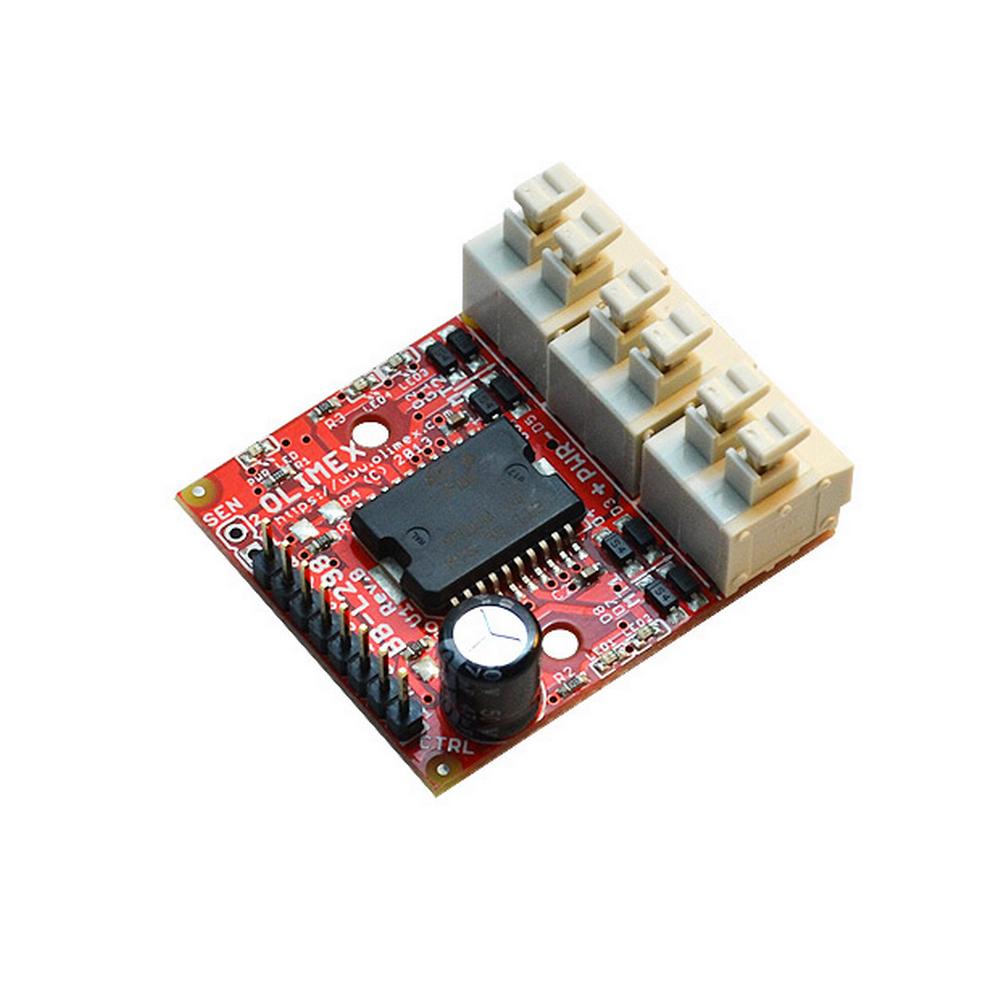

Besoin d’un contrôleur efficace pour vos moteurs à courant continu?? Le BB-L298 d’Olimex est un pilote à double pont complet, capable de gérer jusqu’à 2,5A et une tension de 7 à 40V. Parfait pour les projets robotiques, il est compatible avec les microcontrôleurs comme Arduino. Les voyants LED intégrés et les connecteurs à ressort facilitent l’installation. Idéal pour les moteurs avec fonction de marche arrière.

Caractéristiques :

Contrôle indépendant de deux moteurs
Voyants LED pour l’alimentation et la direction
Compatible avec les cartes logiques 5V
Diodes de protection contre les charges inductives incluses

Détails et spécifications

Paramètre	Valeur
Circuit intégré pilote	L298 – Double pont complet
Tension de fonctionnement	7V à 40V DC
Courant de sortie max.	2,5A par canal
Courant de crête	Jusqu’à 3A (non répétitif)
Tension logique	5V
Plage tension entrée/activation	–0,3V à 7V
Niveau logique bas	= 1,5V
Niveau logique haut	= 2,3V
Dissipation thermique	Jusqu’à 25W
Protection thermique	Arrêt automatique en cas de surchauffe
Indicateurs d’état	LED d’alimentation + LED de direction

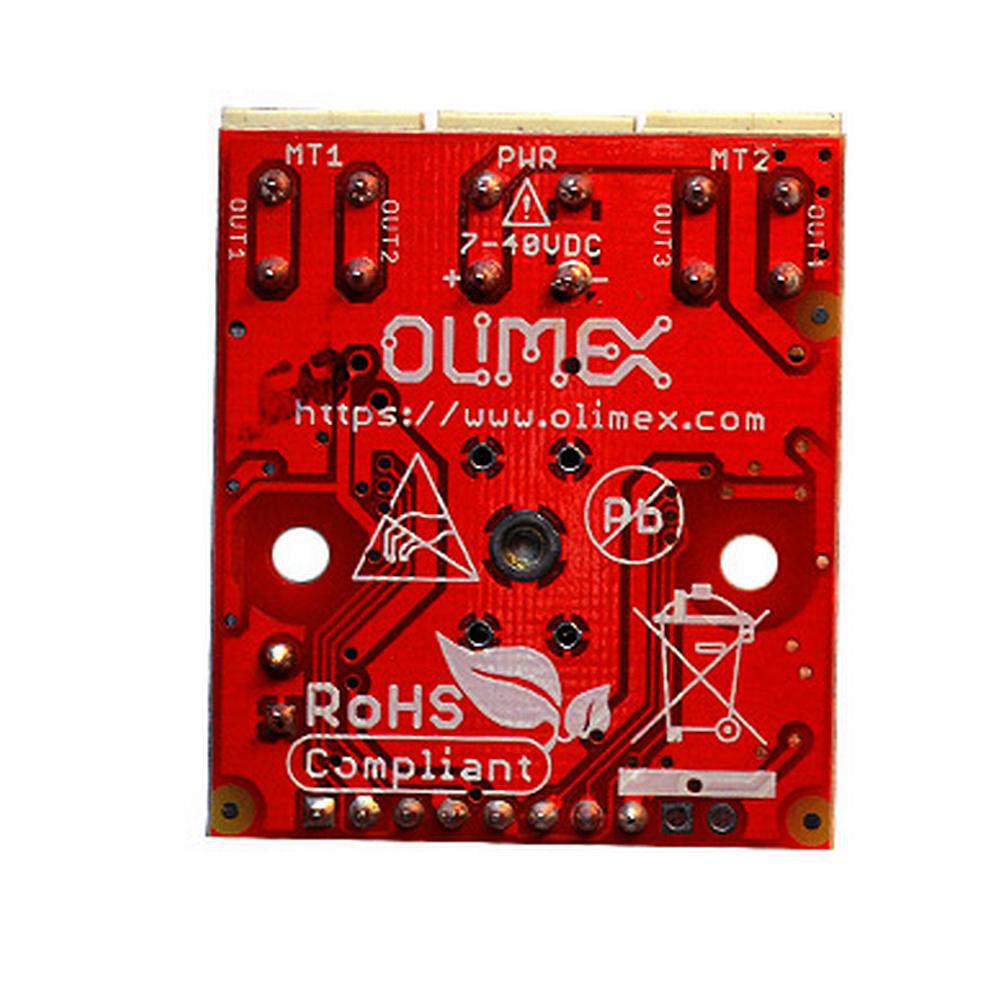

Connecteurs	Bornes à ressort pour moteur/alimentation
Diodes de protection	Intégrées pour charges inductives
Dimensions	Environ 50mm x 50mm
Fixation	4 trous aux coins pour entretoises
Compatibilité	Arduino, OLIMEXINO, autres MCU 5V
