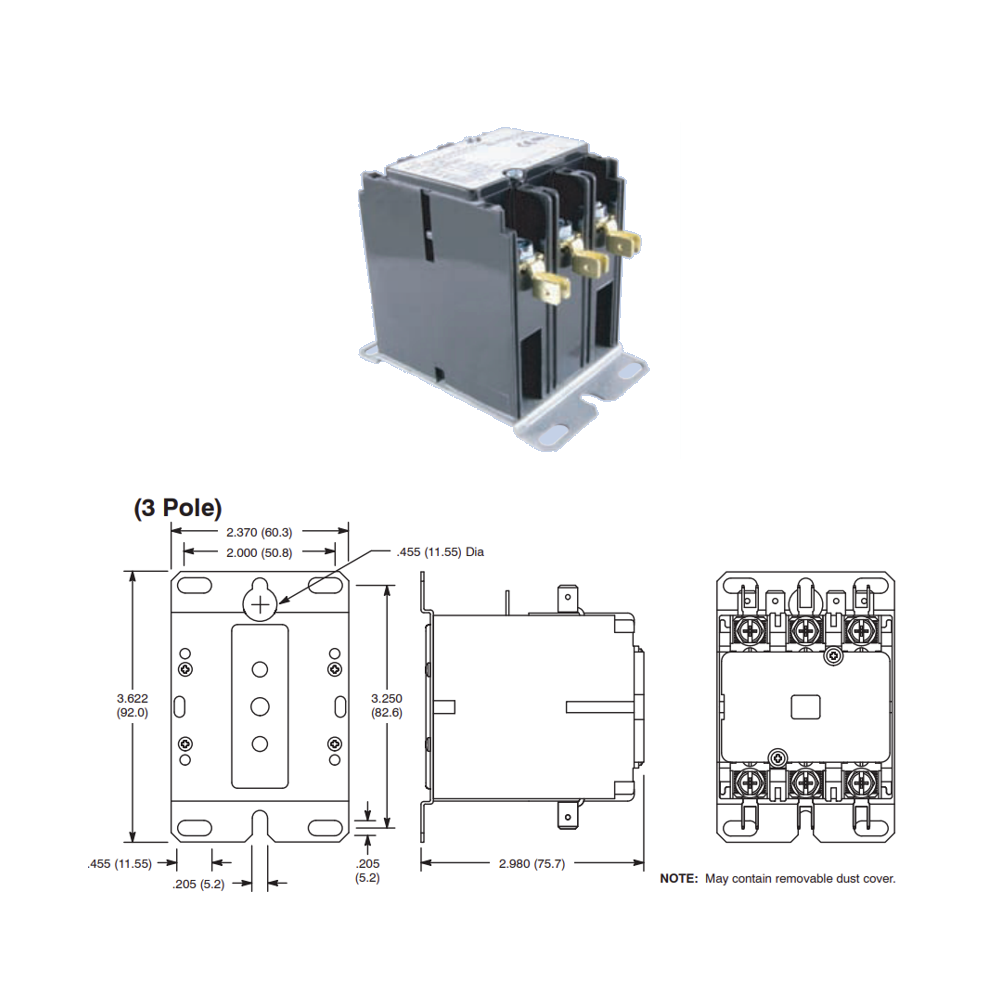

Contacteur 3 pôles 24VAC 30A 3PST-NO
Web N° : 25-2943
69,95 $
Web N° : 25-2943
69,95 $
Description
Voir le PDF pour plus d'informations
- #Vis combinée 10-32 avec cosses QC de 0,250" (6,35 mm)
- Contacts en oxyde de cadmium argenté
Bobines
- Tension d'entrée : 24 VAC
- Nom. Scellé : 6.0 VA
Contacts
- Contact Arr. : 3PST-NO
- Max. Courant de contact. @ 600VAC : 30A
Détails et spécifications
Spécifications électriques
Rigidité diélectrique initiale
- Entre le contact et la bobine : 2200 VAC
- Entre les pôles : 2200 VAC (y compris le shunt)
- Entre les contacts ouverts : 2200 VAC (sans shunt)
Système d'isolation : 130 C Classe B
Terminaisons des pôles d'alimentation : Vis #10-32
Taille du fil : 16-8 (doit utiliser une borne à anneau)
Couple de serrage recommandé : 22 in. lbs.
Connexions rapides
Résistance nominale de la bobine : 3 pôles : 7 (24V)
Max. 75% de la tension nominale ou moins, DC
Tension de sortie minimale : 6-15V (24V)
Appel nominal (60Hz) : 60 VA (3 pôles)
Tension maximale de la bobine : 30V (24V)
Caractéristiques environnementales
Fonctionnement : De -40 C à +65 C
Poids
3 pôles : 1 lb. (453,6 grammes)-typique
Remarque Il n'est pas recommandé de monter ou de faire fonctionner les contacteurs à l'envers.
