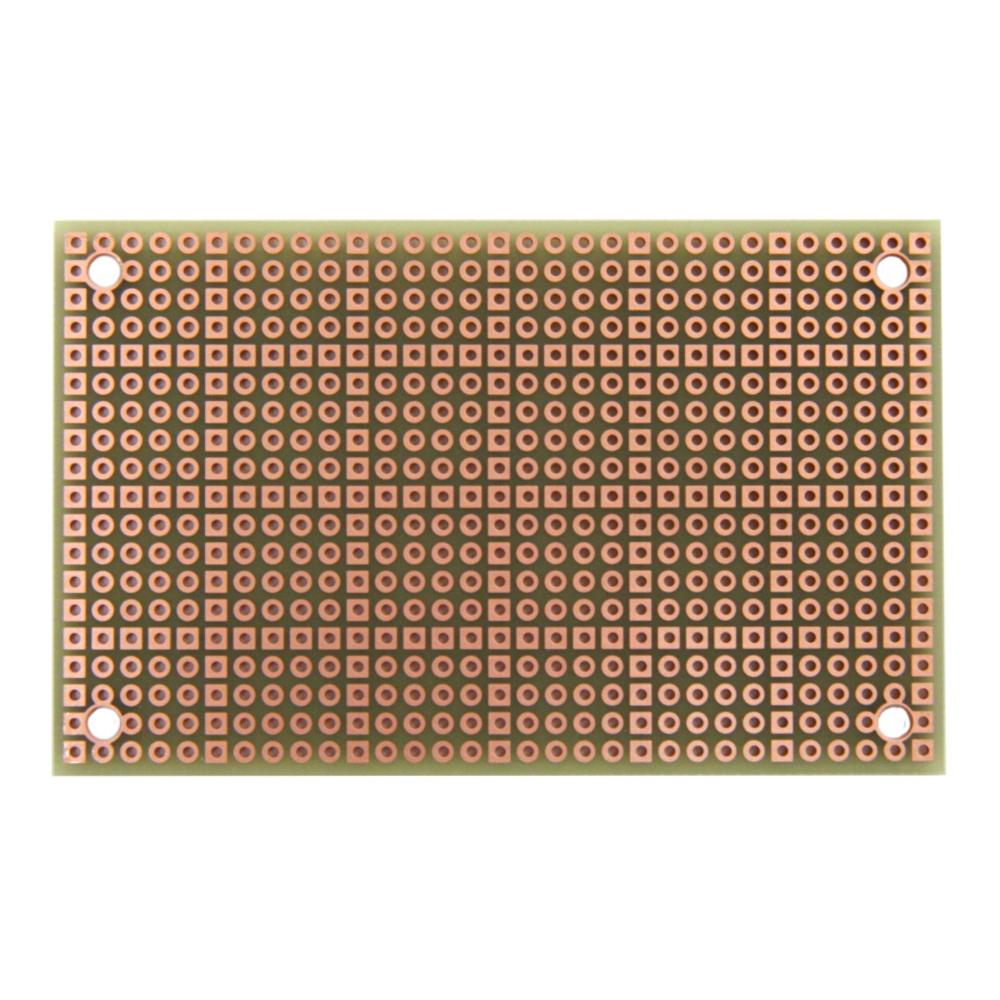

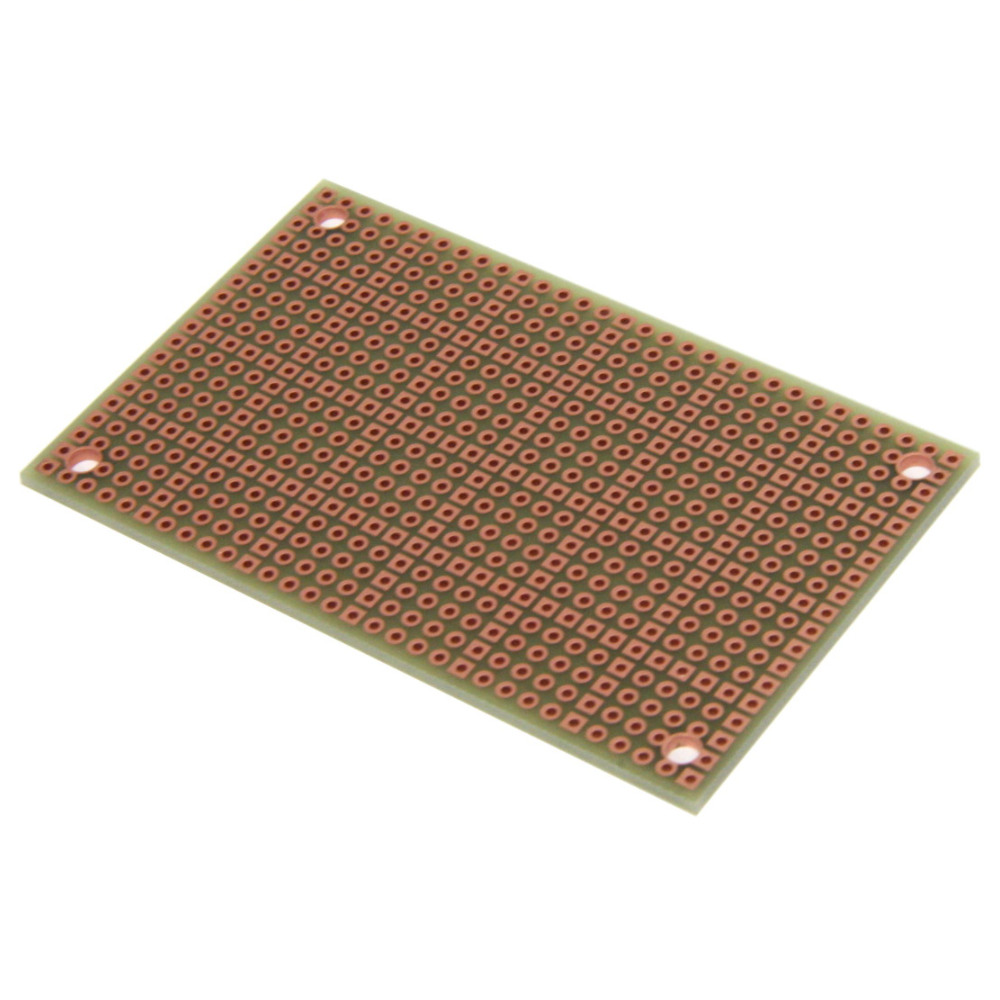

Plaque Trouée à Double Face 80x50mm
Web N° : 25-2745
4,95 $
Plaque Trouée à Double Face 80x50mm
Plaque Trouée à Double Face 80x50mm
Plaque Trouée à Double Face 80x50mm
Plaque Trouée à Double Face 80x50mm

Plaque Trouée à Double Face 80x50mm

Web N° : 25-2745
4,95 $

Quantité disponible : 20

* Prix en dollars canadiens. Taxes et livraison en sus.

Notre Magasin

Description

  • Carte de prototypage avec trous plaqués. Une pastille carrée tous les 5 trous facilite l'alignement des composants en haut et en bas.
  • Carte de circuit imprimé FR4 verre-époxy de haute qualité, double face, avec trous plaqués. Les composants peuvent être soudés sur l'une ou l'autre face.
  • Cuivre de 1 oz/pi2 avec un revêtement anti-ternissement pour une soudure facile. Sans plomb et compatible RoHS.
  • 31 x 19 trous, les trous de 0,037" sont percés tous les 2,54 mm (0,1"). Quatre trous de montage de 0,125".
  • Taille1 = 50 x 80mm (1,97 x 3,15in), 1/16" d'épaisseur (1,6mm).

Détails et spécifications

La carte de circuit imprimé de prototypage PadBoard-1 est dotée d'un motif de pastilles par trou d'usage général qui convient à une utilisation analogique et numérique générale. Il s'agit d'une carte double face avec des trous plaqués, ce qui permet de souder facilement les composants de chaque côté de la carte. Une pastille carrée est prévue tous les 5 trous, ce qui permet d'aligner facilement les composants sur le dessus et le dessous de la carte. Un revêtement anti-tarnish protège le cuivre pour une longue durée de vie et permet une soudure facile.
