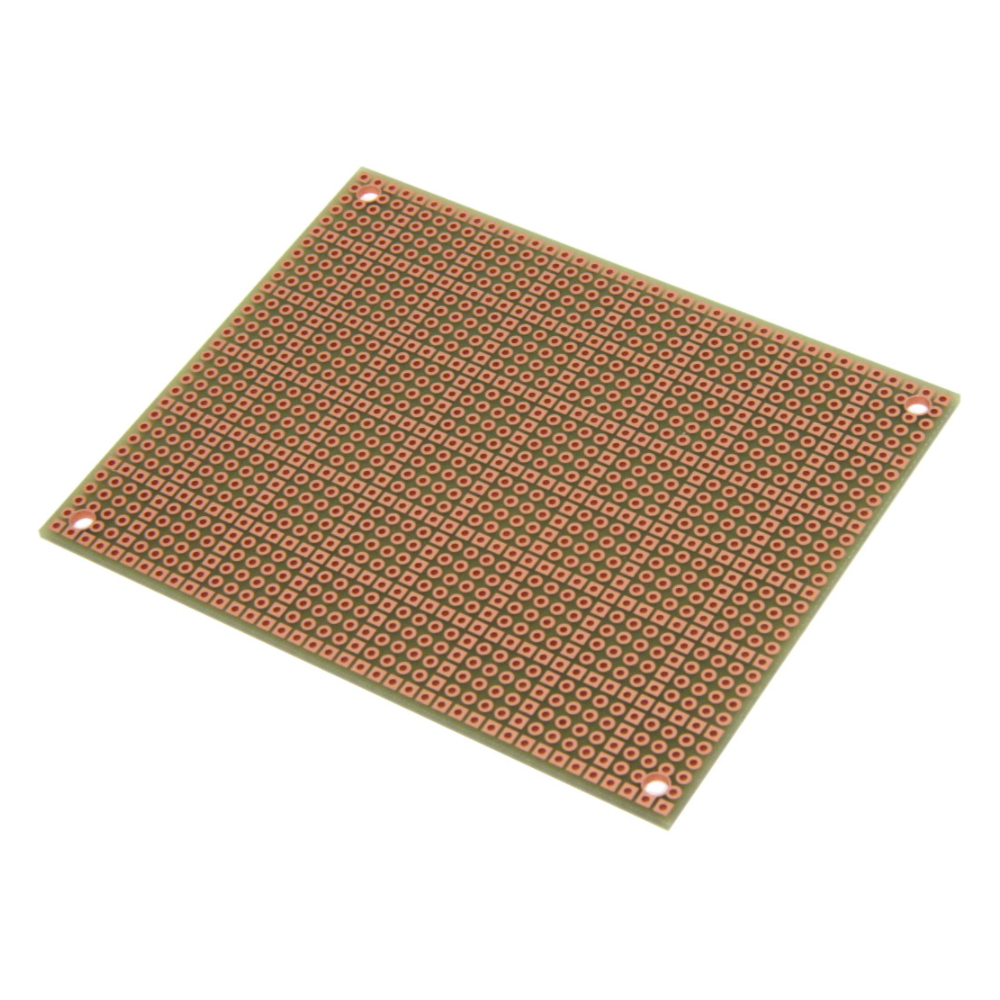

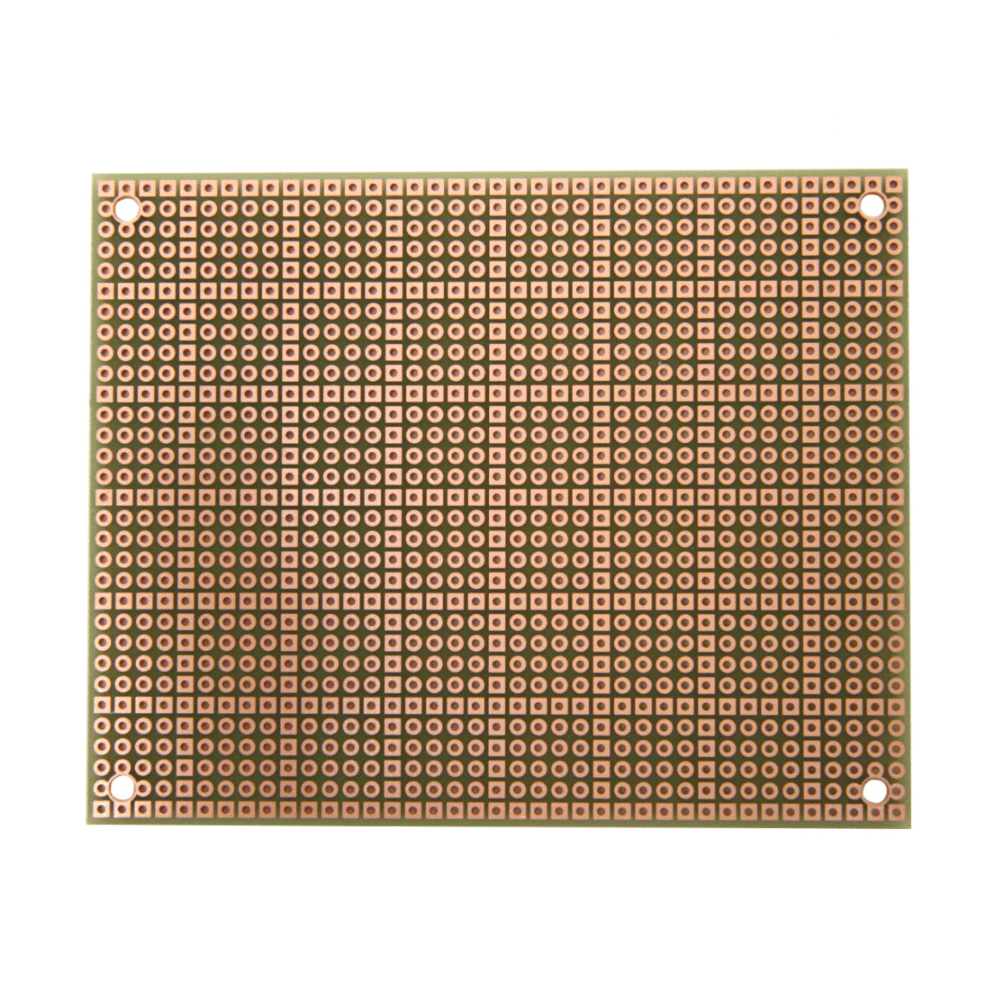

Plaque Trouée à Double Face 100x80mm

Description

• Carte de prototypage avec trous plaqués. Une pastille carrée tous les 5 trous facilite l'alignement des composants en haut et en bas.
• Carte de circuit imprimé FR4 verre-époxy de haute qualité, double face, avec trous plaqués. Les composants peuvent être soudés sur l'une ou l'autre face.
• Cuivre de 1 oz/pi2 avec un revêtement anti-ternissement pour une soudure facile. Sans plomb et compatible RoHS.
• Trous de 31 x 39, les trous de 0,037" sont percés tous les 2,54 mm (0,1"). Quatre trous de montage de 0,125".
• Taille2 = 100 x 80mm (3,94 x 3,15in), 1/16" d'épaisseur (1,6mm).

Détails et spécifications

La carte de circuit imprimé de prototypage PadBoard-2 est dotée d'un motif de pastilles par trou d'usage général qui convient à une utilisation analogique et numérique. Il s'agit d'une carte à double face avec des trous plaqués, ce qui permet de souder les composants de chaque côté de la carte. Une pastille carrée est prévue tous les 5 trous, ce qui permet d'aligner facilement les composants sur le dessus et le dessous de la carte.
