Web N° : 25-3012
13,95 $

Quantité disponible : 3

* Prix en dollars canadiens. Taxes et livraison en sus.

Notre Magasin

Description

  • Empreinte fournie pour les connecteurs couramment utilisés
  • Le motif pratique de la ProtoBoard à 6 trous offre un moyen facile de connecter les pièces aux circuits intégrés.
  • Carte de circuit imprimé FR4 verre-époxy de haute qualité, simple face.
  • Cuivre de 1 oz/pi2 avec un revêtement anti-ternissement pour une soudure facile. Sans plomb et compatible RoHS.
  • Taille standard d'une seule hauteur (3U) Eurocard/VME : 3,9" de large, 6,3" de long, 1/16" d'épaisseur (100 x 160 x 1,6mm).

Détails et spécifications

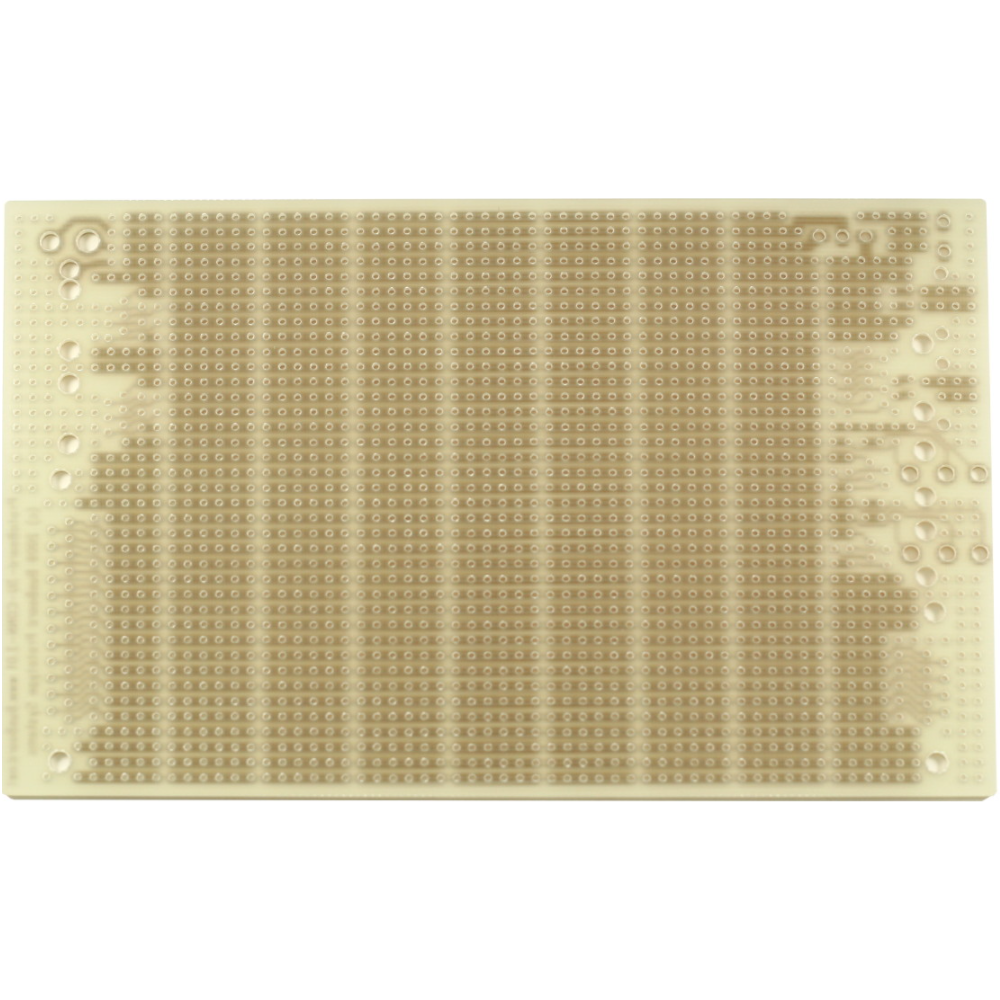

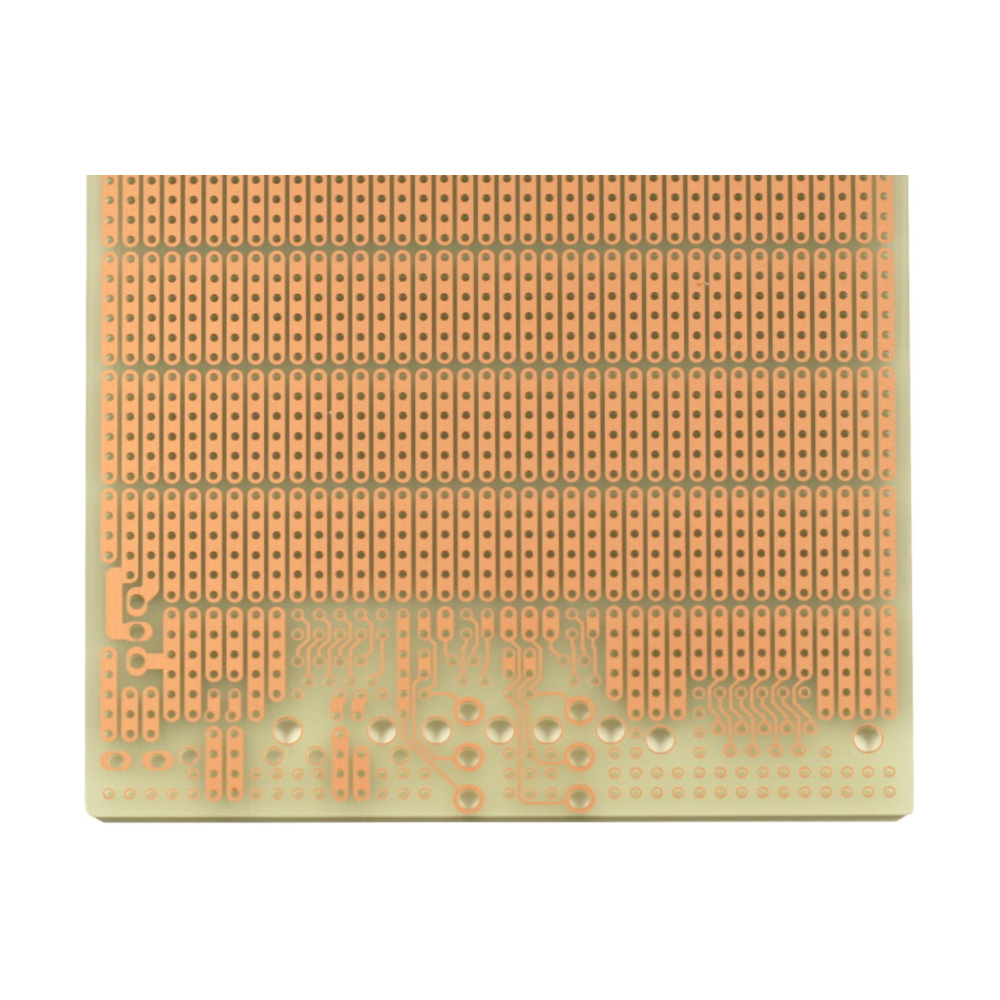

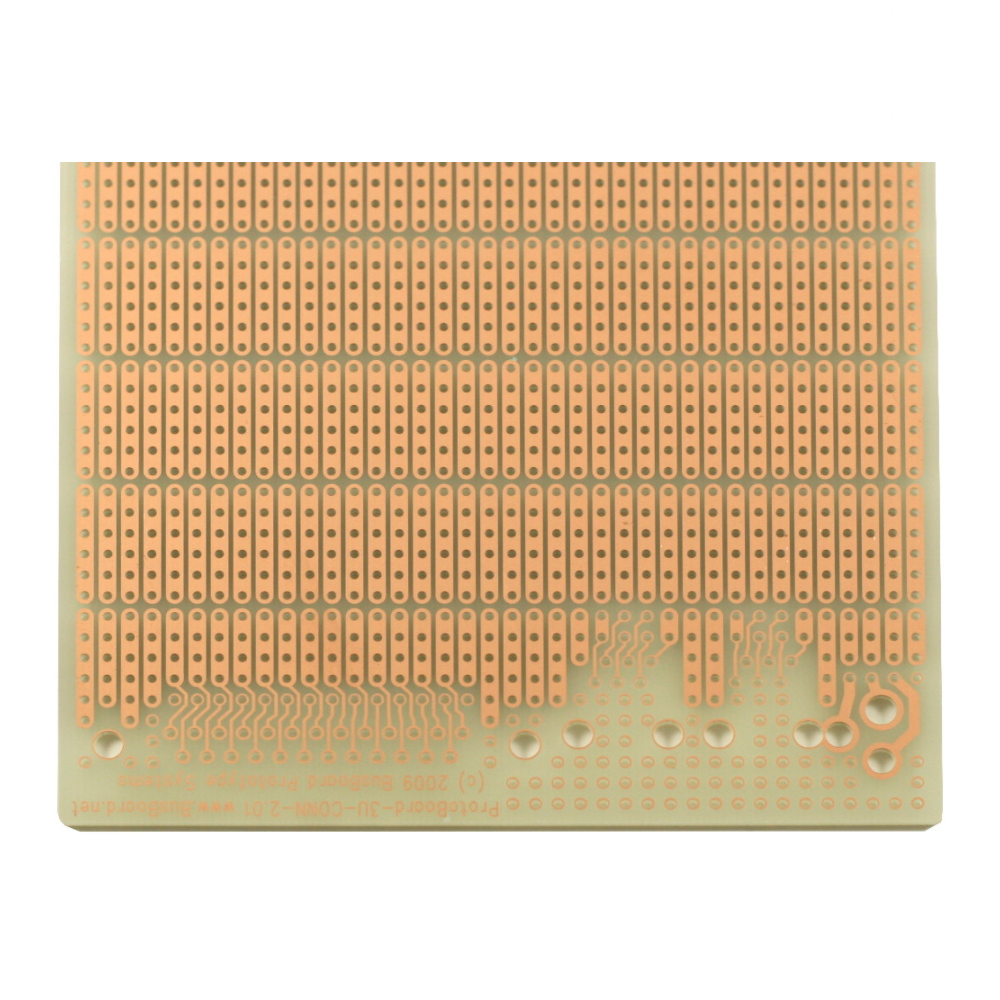

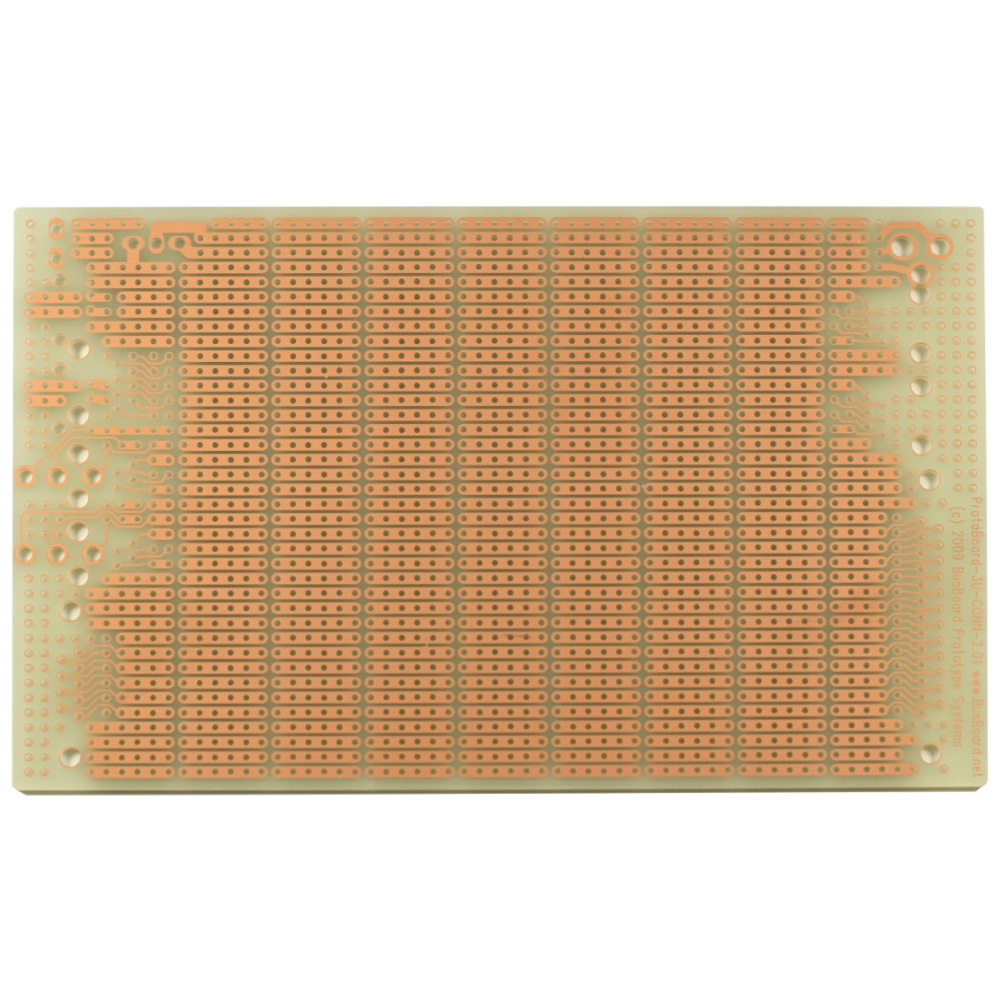

La carte de circuit imprimé de prototypage ProtoBoard-3U comporte 10 empreintes pour les connecteurs les plus courants, notamment : DB-9, DB-25, commutateur SPDT, prise téléphonique modulaire RJ11 (2), sub-mini 1/8" (2) ou prise modulaire de combiné (2), connecteur coaxial d'alimentation "barrel", prise Ethernet RJ45 (1) ou connecteurs BNC (2). La ProtoBoard 3UC possède un modèle de carte à 6 trous prédécoupé avec 6 trous par segment. Le motif de la ProtoBoard 6 trous est idéal pour les circuits intégrés, car il permet de connecter plusieurs composants à chaque jonction du circuit. Elle est adaptée à une utilisation analogique et numérique. Il s'agit d'une carte à simple face avec des trous centrés sur 0,1".
