SMTpads-Size3U Tampons 200x100mil Trous non plaqués 1/16" d'épaisseur

Description

• Pastilles SMT carrées espacées de 0,050" pour les composants montés en surface.
• Carte de circuit imprimé FR4 verre-époxy de haute qualité, double face, avec des trous non plaqués.
• Cuivre de 1oz/pi2 avec un revêtement anti-tarnish pour une soudure facile. Sans plomb et compatible RoHS.
• 0.031" (0,79 mm) (non plaqués) pour les connexions au plan de masse - Il suffit d'insérer un fil et de le souder.
• Taille3 = 160 x 100mm (6.30 x 3.90in) Taille standard simple hauteur (3U) Eurocard/VME. 1/32" d'épaisseur

Détails et spécifications

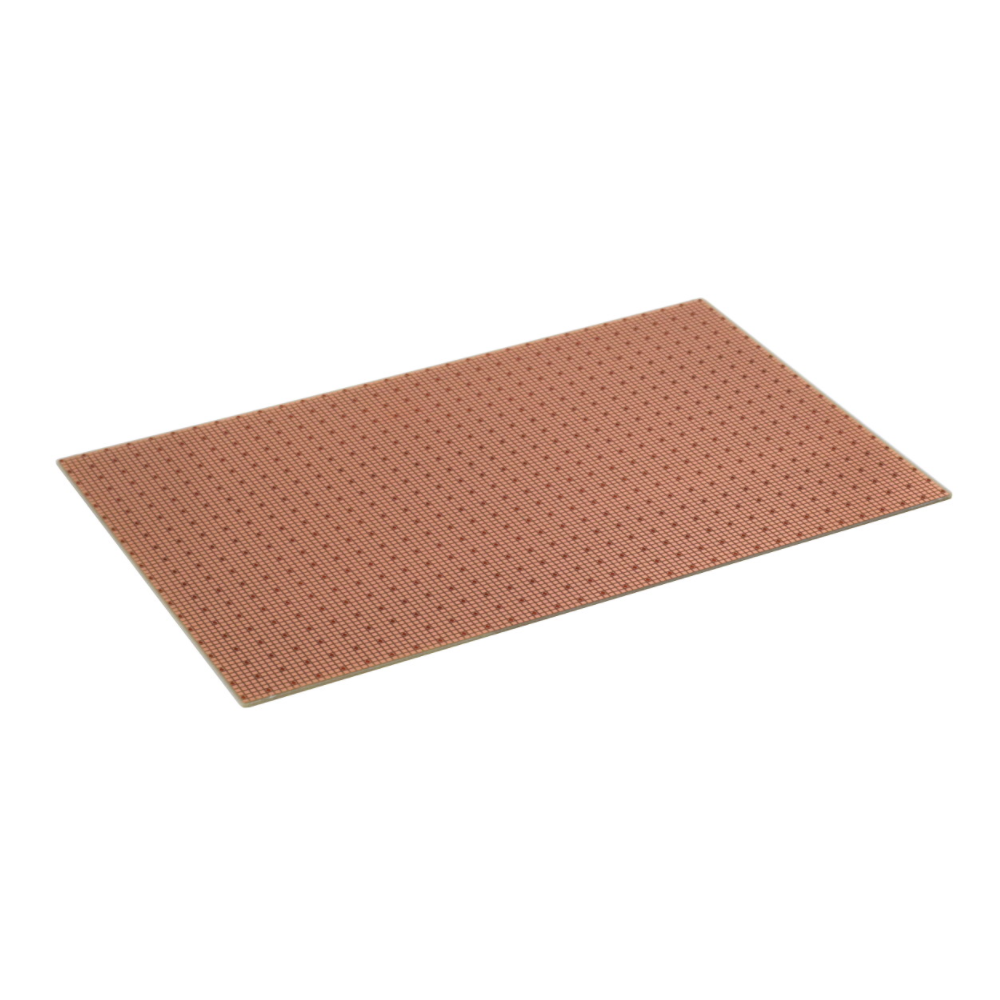

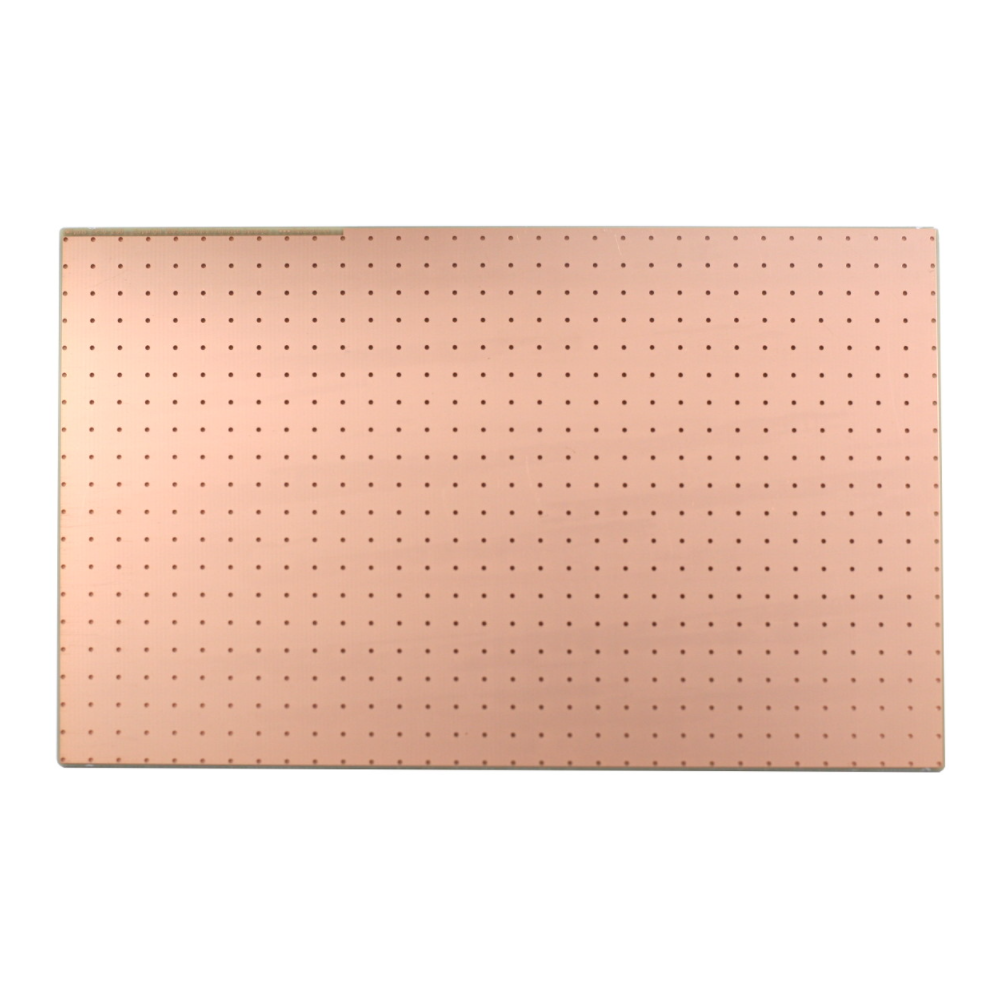

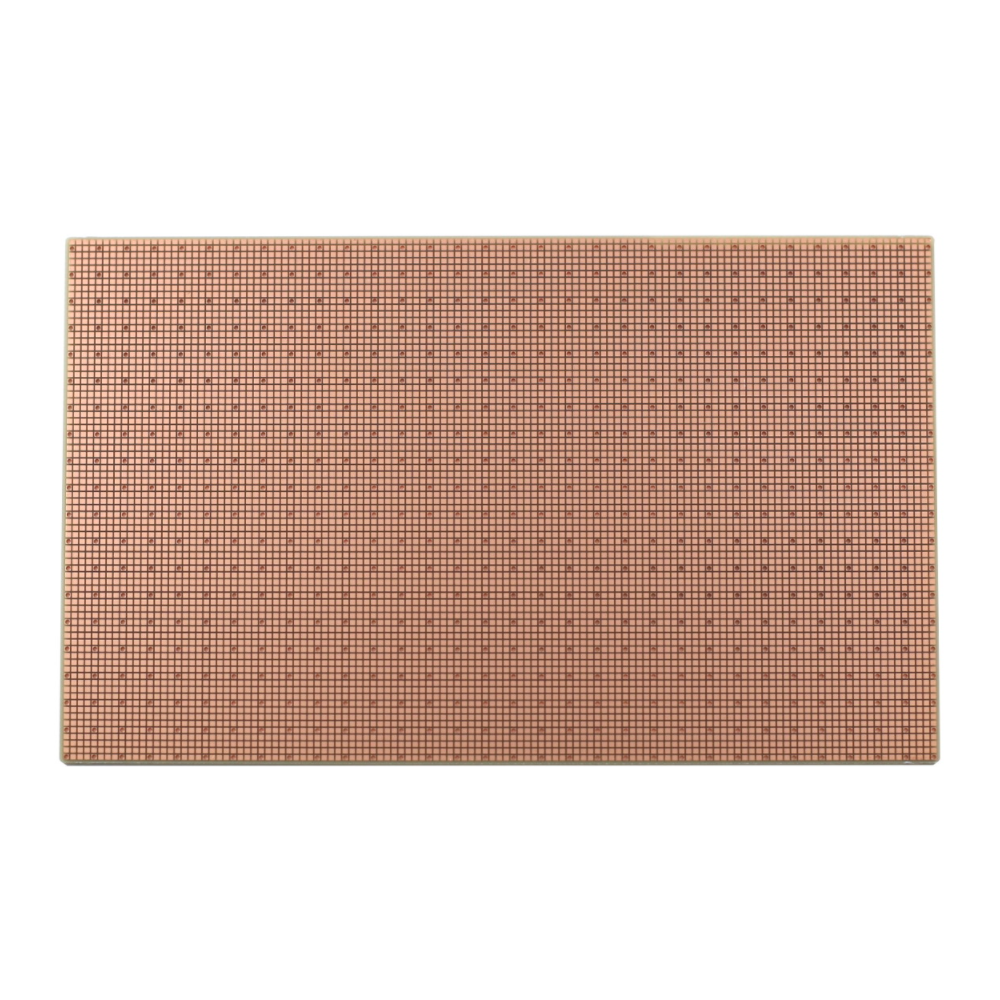

SMTpads est un circuit imprimé de prototypage avec une grille de pastilles pour 0402, 0603, 0805, 1206, SOT23 et autres composants SMT. Une grille de pastilles carrées de 42 mils sur des centres de 50 mils permet de monter des composants SMT de tailles et de pas différents. Les composants plus grands peuvent s'étendre sur plusieurs pastilles. Les circuits intégrés SOIC (pas de 50 mil) et DIP (pas de 100 mil) peuvent être soudés directement sur les pastilles sans adaptateur. Un plan de masse solide sur la face inférieure permet de réaliser facilement des connexions de masse. Il y a des trous non plaqués espacés tous les 500 mils. Pour établir une connexion au plan de masse, il suffit d'insérer un fil et de souder les deux côtés.

Conseil de construction : Soudez un brin de fil toronné 22 AWG pour créer des pistes là où vous en avez besoin. Utilisez du fil massif 22 AWG pour les pistes d'alimentation et de masse à courant plus élevé.
