Pilote de moteur

Description

Ce pilote de moteur peut entraîner un moteur pas à pas à 4 fils, ou deux moteurs à courant continu simultanément pour vos projets Arduino. Possibilité de contrôler la direction du moteur et la vitesse lorsqu'il est utilisé avec un Arduino.

• 100% compatible Arduino
• Ddouble pilote L298 en pont h
• Inversion de polarité du moteur (direction du moteur)

Détails et spécifications

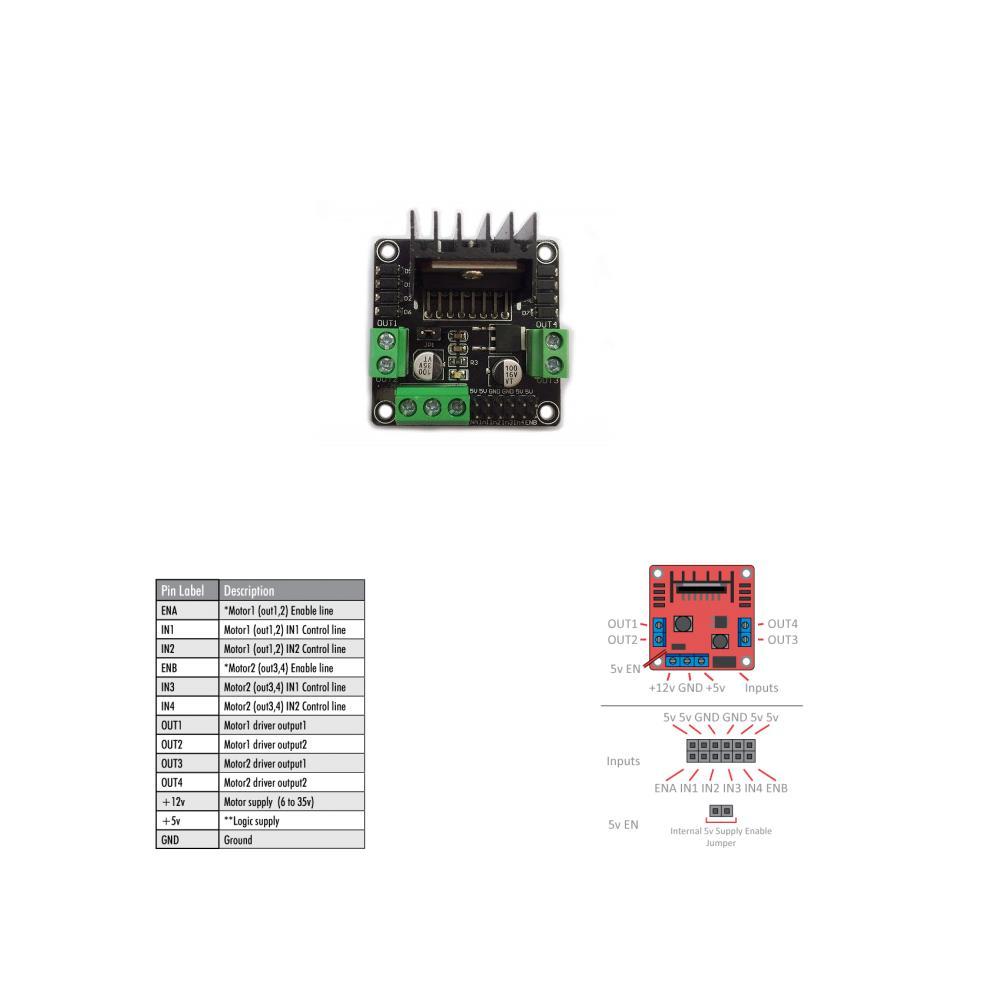

Vue d'ensemble des broches:

• ENA - Moteur 1 (sortie 1, 2) Activation de ligne
• IN1 - Moteur 1 (sortie 1, 2) ligne de commande IN1
• IN2 - Moteur 1 (sortie 1, 2) ligne de commande IN2
• ENB - Moteur 2 (sortie 3, 4) Activation de ligne
• IN3 - Moteur 2 (sortie 3, 4) ligne de commande IN1
• IN4 - Moteur 2 (sortie 3, 4) ligne de commande IN2
• OUT1 - Sortie1 du pilote du Moteur1
• OUT2 - Sortie2 du pilote du Moteur1
• OUT3 - Sortie1 du pilote du Moteur2
• OUT4 - Sortie2 du pilote du Moteur2
• + 12V - Alimentation du moteur (6 à 35V)
• + 5V - ** Alimentation logique
• GND - Mise à la terre

** Le pilote est livré avec une alimentation régularisée linéaire de 5V. L'alimentation de 5V est activé avec un cavalier. Si votre alimentation du moteur est supérieure à 12V, il est recommandé de retirer le cavalier et d'utiliser une alimentation externe. L'alimentation 5V est activé avec un cavalier.
